主軸箱移動型CNC自動車床
LX08C
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 機種 | LX-08C | |
|---|---|---|
| 液壓卡盤 | 8" | |
| 最大加工直徑 | 210mm | |
| 最大加工長度 | 320mm | |
| 主軸旋轉速度 | 40～4,000min-1 | |
| 主軸馬達 30分/連續 | 11 / 7.5kW | |

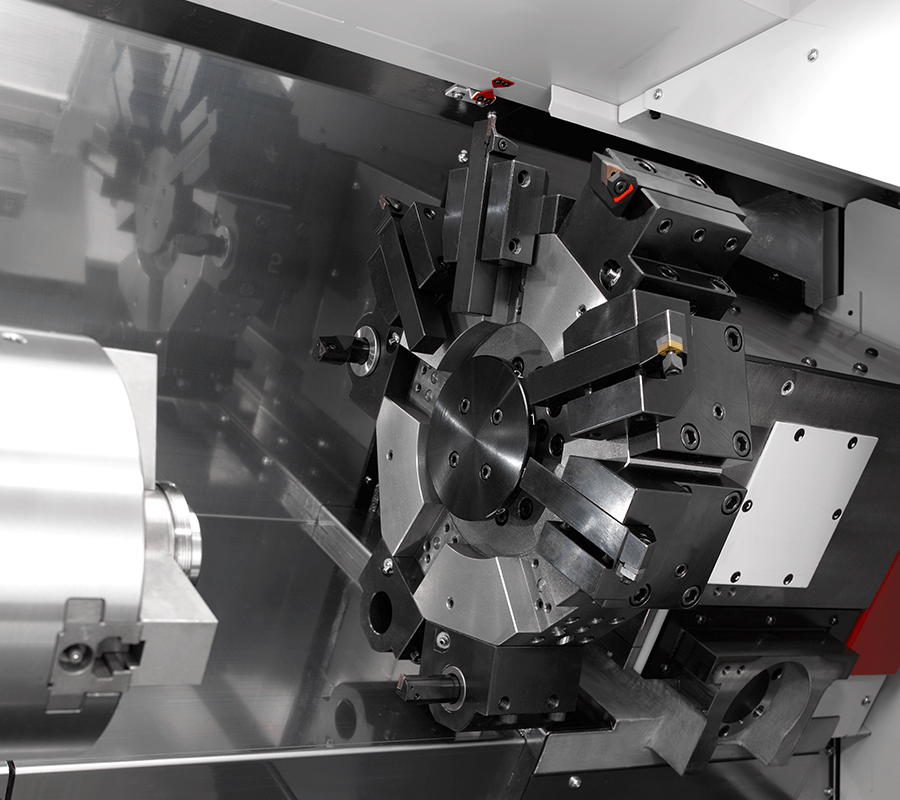

| 刀具臺形式 | 10刀位刀塔 | |
| 角車刀安裝式 | 直接安裝式 | |
| 刀柄高度 | □25mm | |
| 開孔鉆頭刀柄部直徑 | ?40mm | |
| 刀具臺移動行程 | X軸滑動 | 175mm |
| Z軸滑動 | 435mm | |
| 尾座 (Opt.) | MT4 | |
| 箱體型 | 最大推力 | 3116N (318kgf) |
| 滑動型 | 最大推力 | 5,488N (560kgf) |
| 機床面積 (本體) | 2,035×1,690mm | |
| 機床重量 (本體) | 約4,500kg |
