主軸箱移動型CNC自動車床
ABX51/64SYY
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 機種 | ABX-51SYY2 | ABX-64SYY2 | |
|---|---|---|---|
| 加工能力 & 夾具系統 | |||
| 棒材最大加工直徑 | SP1/SP2 | ?51/ 51mm | ?64/ 51mm |
| 彈簧筒夾 | SP1/SP2 | 靜止型 | |
| 液壓卡盤 | SP1/SP2 | 6"/ 6" 油壓 | |
| 標準加工長度 | 125mm | ||
| 主軸 | |||
| 主軸端 | SP1/SP2 | A2-6 / A2-6 | A2-8 / A2-6 |
| 主軸馬達 (30分 既定/連續) | SP1 | 15/ 11 kW | |
| SP2 | 7.5/ 5.5 kW | ||
| 主軸旋轉速度 | SP1 | 50～5,000 min-1 | 40～4,000 min-1 |
| SP2 | 50～5,000 min-1 | ||

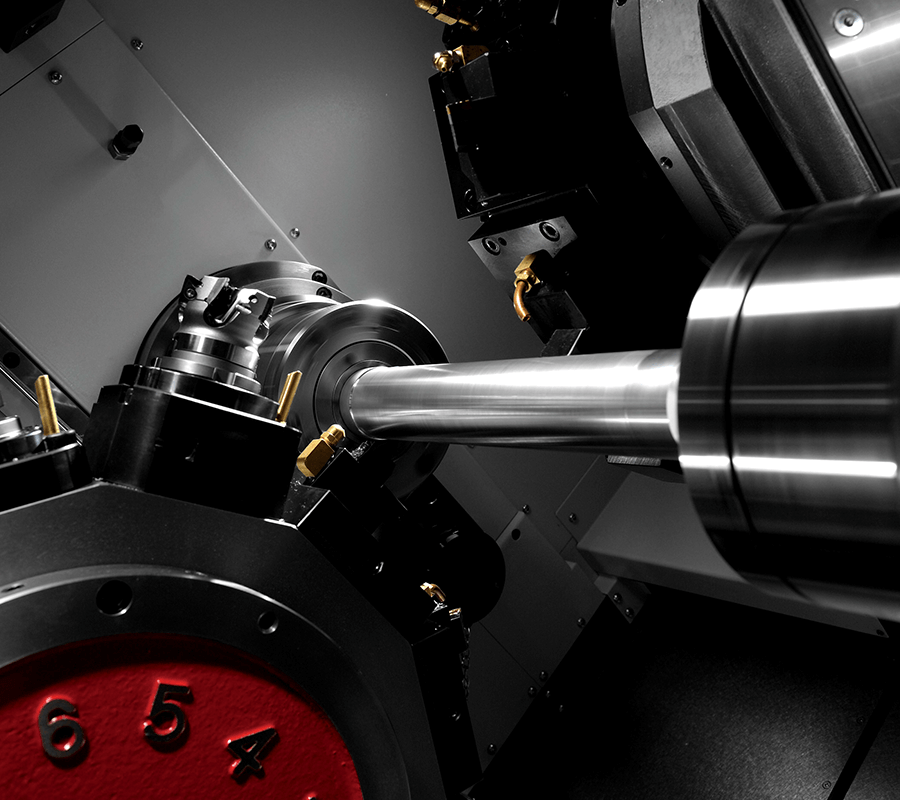

| 刀具臺 (上部L/R刀具臺 & 下部刀具臺) | |||
| 刀具臺形式 | 12角刀塔 | ||
| 刀柄高度 | □20mm | ||
| 開孔鉆頭刀柄部直徑 | ?40mm ?20mm ?25mm | ||
| 移動行程 | X1, X2軸 | 190mm | |
| Z1/ Z2軸 | 550mm / 721mm | ||
| Y1, Y2軸 | ±40mm | ||
| Zs軸 | 756mm | ||
| 快速送給 | X1, X2軸 | 16m/min | |
| Z1/ Z2軸 | 30/20m/min | ||
| Y1, Y2軸 | 12m/min | ||
| Zs軸 | 30m/min | ||

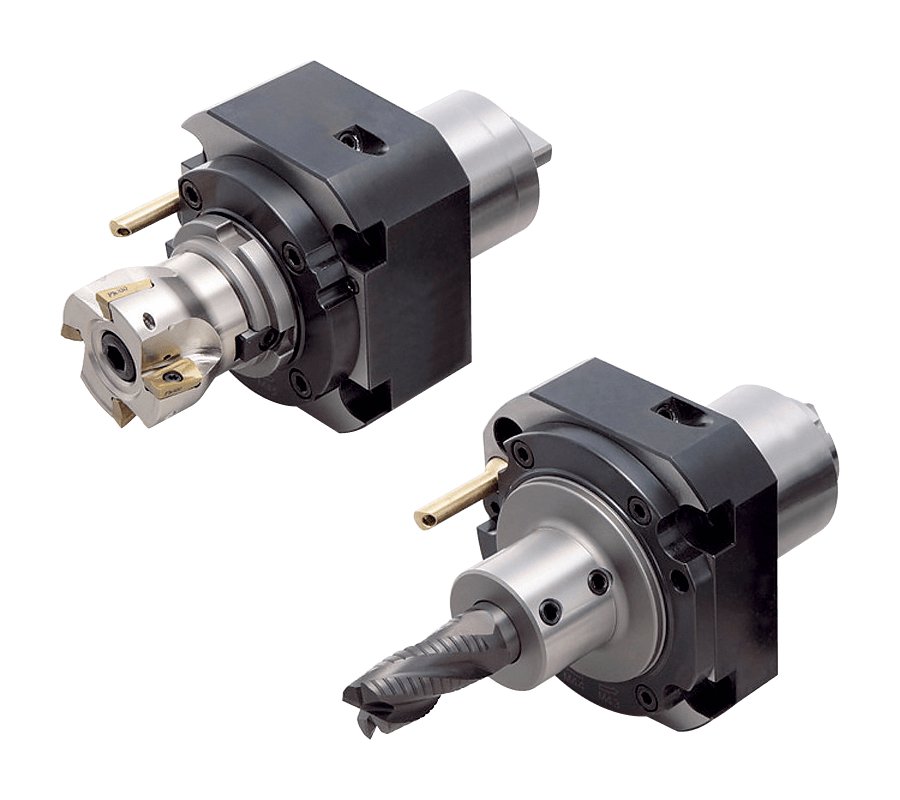

| 旋轉刀具 (選項) | |||
| 旋轉刀具最大安裝數 | 24 | ||
| 旋轉刀具旋轉速度 | 60～6,000min-1 | ||
| 旋轉刀具馬達 | AC伺服 4.5kW | ||
| 機床大小 | |||
| 機床高度 | 2,222mm | ||
| 所需面積 | 3,290×2,204mm | ||
| 機床重量 | 10,750kg | 10,900kg | |
