主軸箱移動型CNC自動車床
BNE51MSY
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 機種 | BNE-51MSY | ||
|---|---|---|---|
| 棒材最大加工直徑 | SP1 | ?51mm | |
| SP2 | ?51mm | ||
| 最大加工長度 | 90mm | ||
| 刀具臺形式 | HD1 | 12角轉塔 | |
| HD2 | 12角轉塔 | ||

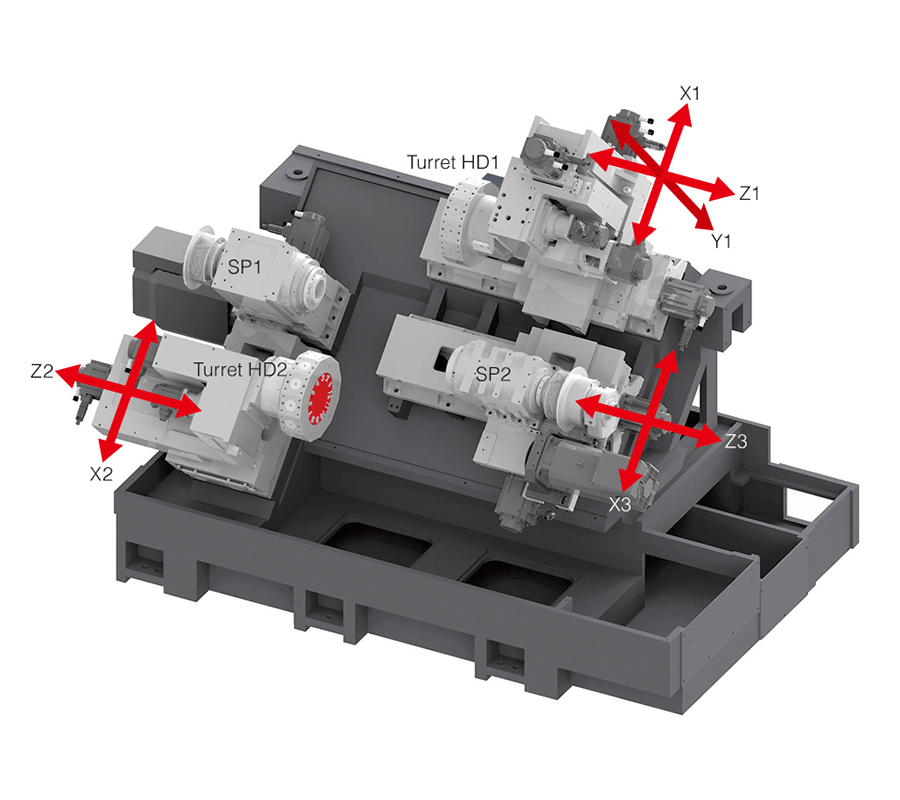

| 移動行程 | HD1 | X1軸 | 195mm |
| Z1軸 | 380mm | ||
| Y1軸 | 80（±40）mm | ||
| HD2 | X2軸 | 195mm | |
| Z2軸 | 175mm | ||
| SP2 | X3軸 | 155mm | |
| Z3軸 | 450mm | ||
| 刀柄高度 | □20mm | ||
| 開孔鉆頭刀柄部直徑 | ?25mm | ||
| 旋轉刀具最大安裝數 | HD1 | 12把 | |
| HD2 | 12把 | ||
| 主軸旋轉速度 | SP1&SP2 | 5,000min-1 | |
| 主軸馬達 | SP1 | 15/11kW | |
| SP2 | 7.5/5.5kW | ||
| 刀具主軸馬達 | 2.2kw 20Nm 4.0kw 25Nm(OP.) | ||
| 機床高度 | 2,050mm | ||
| 機床面積 | 2,725×2,159mm | ||
| 機床重量 | 8,000kg | ||
