主軸箱移動型CNC自動車床
BNA42DHY
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。

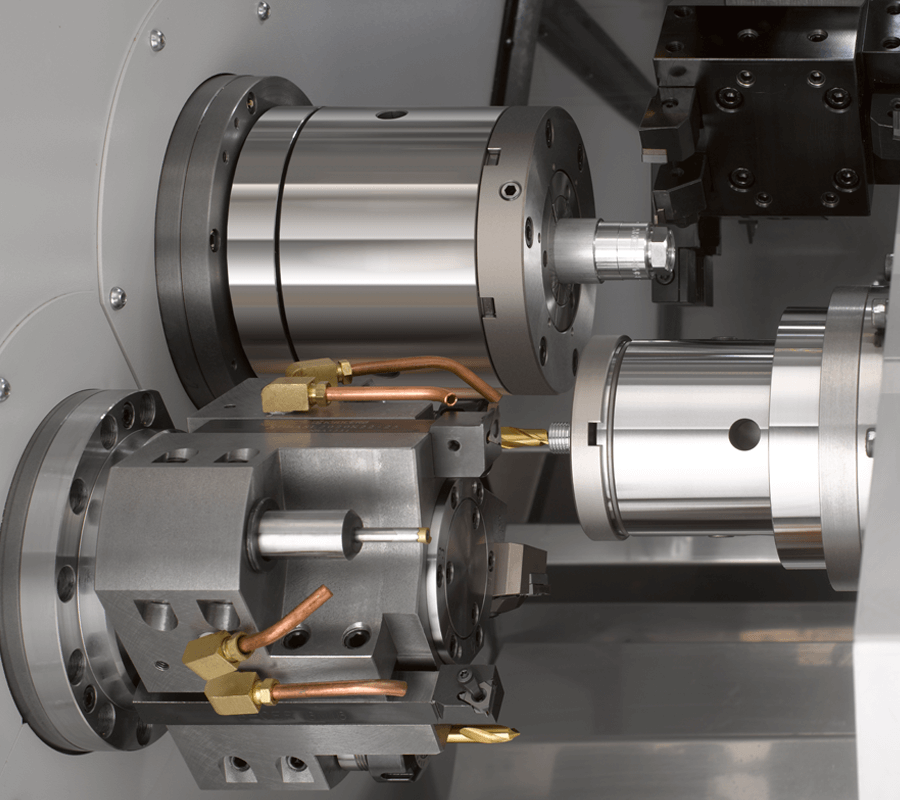

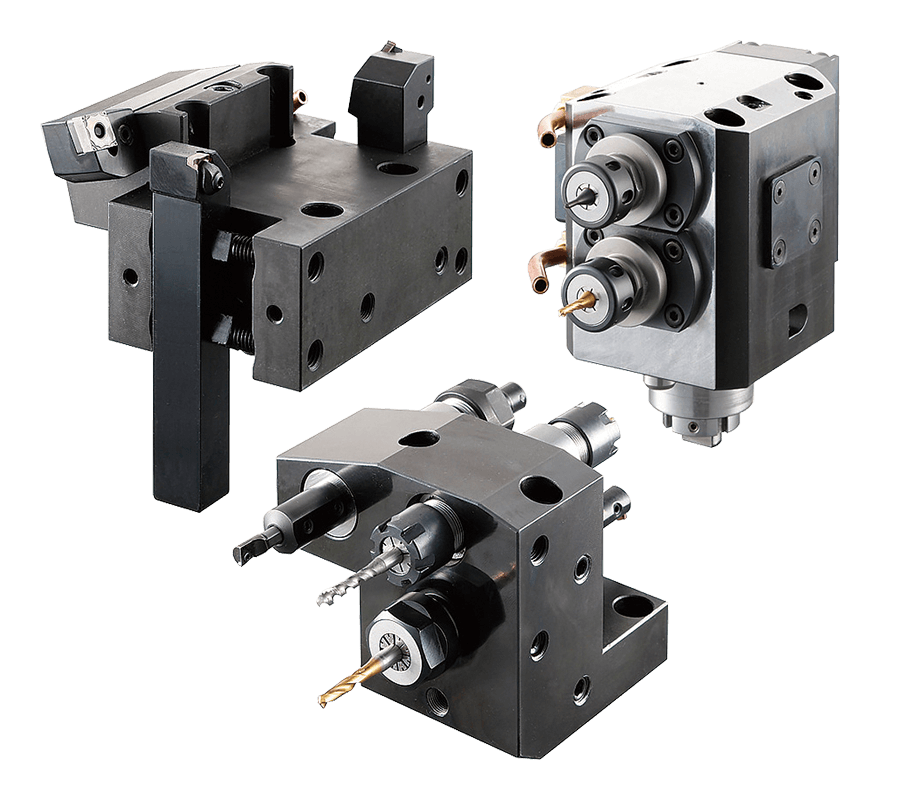

| 機種 | BNA-42DHY3 | |
|---|---|---|
| 加工能力 & 夾具系統 | ||
| 棒材最大加工直徑 | SP1/SP2 | ?42/ 34mm |
| 最大加工長度 | 100mm | |
| 液壓卡盤 | SP1/SP2 | 5"/ 4" |
| 彈簧筒夾 | SP1/SP2 | 靜止型 |
| 主軸 | ||
| 主軸端 | SP1/SP2 | 特殊平頭 |
| 主軸馬達(15分 既定/連續) | SP1 | 7.5/ 5.5kW |
| SP2 | 5.5/ 3.7kW | |
| 主軸旋轉速度 | SP1 | 60～6,000 min-1 |
| SP2 | 50～5,000 min-1 | |
| 刀具臺 | ||
| 刀具臺形式 | SP1 | 8角轉塔 |
| SP2 | 6角轉塔 | |
| 刀柄高度 | □20mm | |
| 開孔鉆頭刀柄部直徑 | ?25mm | |
| 分度夾緊方式 | AC 伺服馬達 & 齒牙盤 | |
| 移動行程 | X1軸 | 140mm |
| Z1軸 | 235mm | |
| Y軸 | 70mm(±35) | |
| X2軸 | 140mm | |
| Z2軸 | 360mm | |
| 分度時間 | 0.2Sec./1St. | |
| 旋轉刀具驅動Unit | ||
| 旋轉刀具最大安裝數 | SP1/SP2 | 8/ --- |
| 刀具主軸旋轉速度 | 50～5,000 min-1 | |
| 刀具主軸馬達 | 2.8/ 1.0kW | |
| 機床大小 | ||
| 機床高度 | 1,700mm | |
| 所需面積 | 2,350×1,450mm | |
| 機床重量 | 3,100kg | |
