主軸箱移動型CNC自動車床
Cincom L20

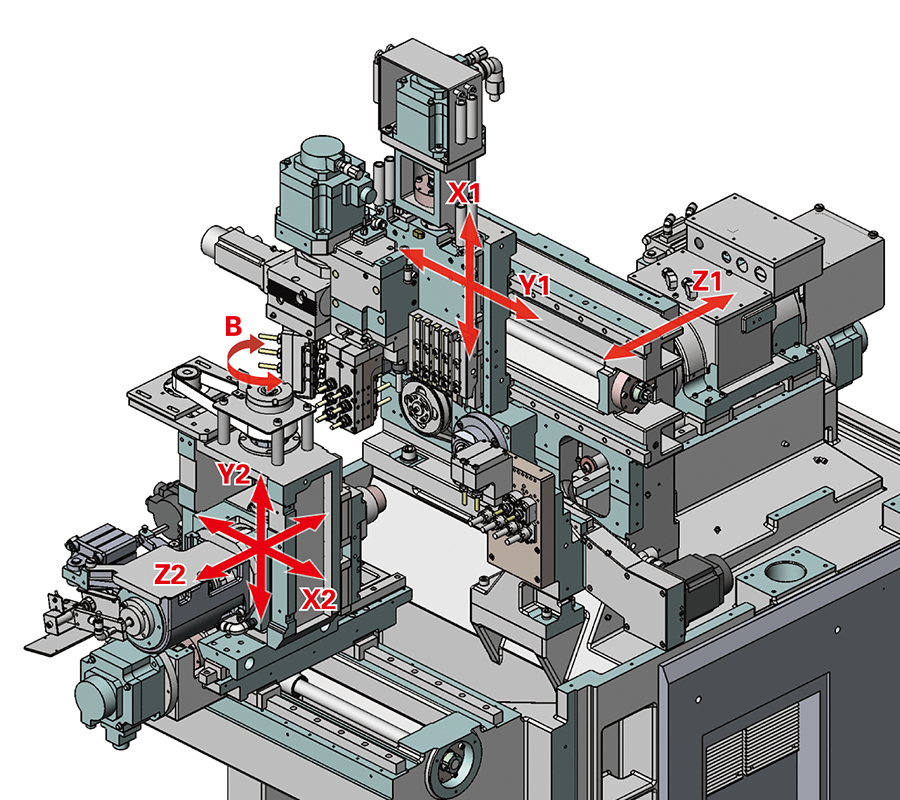

進一步追求功能性和成本的進化的5軸加工機

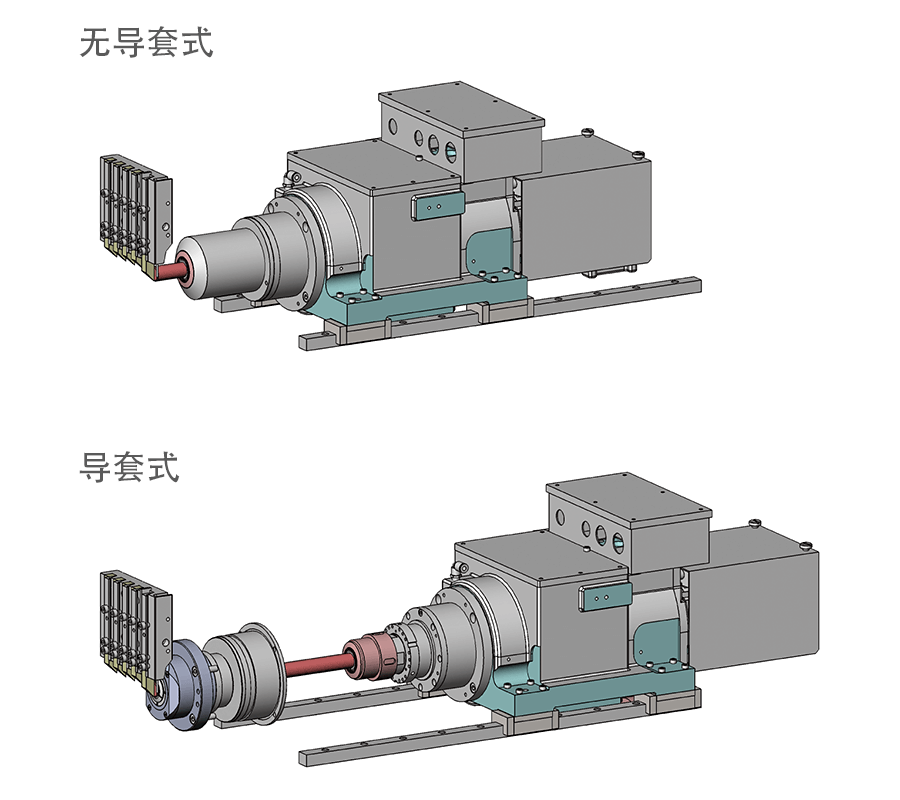

在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 型號 | L20VIII | L20IX | L20X | L20XII | |
|---|---|---|---|---|---|
| 最大加工徑 | ?20mm | ||||
| 最大加工長度 | GB機 | 200mm/1次裝夾 | |||
| GBL機 | 工件直徑×2.5mm/1 | ||||
| 正面最大鉆孔直徑 | ?10mm | ||||
| 正面最大攻絲直徑(攻絲，板牙) | M8 | ||||
| 主軸貫通孔直徑 | ?26mm | ||||
| 主軸旋轉速度 | Max.10,000min-1 | ||||
| 排刀旋轉刀具最大鉆孔直徑 | ?8mm | ||||
| 排刀旋轉刀具最大攻絲直徑 | M6 | ||||
| 排刀旋轉刀具轉速 | Max.6,000min-1 | ||||
| 對向刀具臺旋轉刀具最大鉆孔直徑 注1 | - | ?5mm（OP） | |||
| 對向刀具臺旋轉刀具最大攻絲直徑 注1 | - | M4（OP） | |||
| 對向刀具臺旋轉刀具旋轉速度 注1 | - | Max.7,500min-1（OP） | |||
| 背面刀具臺旋轉刀具最大鉆孔直徑 注2 | ?5mm（OP） | ?5mm | |||
| 背面刀具臺旋轉刀具最大攻絲直徑 注2 | M4（OP） | M4 | |||
| 背面刀具臺旋轉刀具旋轉速度 注2 | Max.7,500min-1（OP） | Max.7,500min-1 | |||
| 背面主軸最大夾持直徑 | ?20mm | ||||
| 背面主軸工件最大伸出量 | 30mm | ||||
| 背面加工最大鉆孔直徑 | ?8mm | ||||
| 背軸最大攻絲直徑 | M6 | ||||
| 背面主軸旋轉速度 | Max.8,000min-1 | ||||
| 刀具安裝數量 | Max.37 | Max.33 | Max.44 | Max.40 | |
| 刀具尺寸 | 車刀 | □12mm（□13mm、□16mm） | |||
| 刀具安裝夾 | ?25mm（GDS107,210）?19.05mm | ||||
| 快速進給速度 | 全軸(Y2軸以外) | 32m/min | |||
| Y2軸 | - | 8m/min | - | 8m/min | |
| 電機 | 主軸驅動用 | 2.2/3.7kW | |||
| 排刀工具主軸驅動 | 1.0kW | ||||
| 背面刀具臺旋轉刀具驅動用 注2 | 0.75kW（OP） | 0.75kW | |||
| 對向刀具臺旋轉刀具驅動用 注1 | - | 0.75kW（OP） | |||
| 背面主軸驅動用 | 0.75／1.5kW | ||||
| 切削油用 | 0.4kW | ||||
| 輸入功率 | 7.3kVA | ||||
| 中心高度 | 1,050mm | ||||
| 重量 | 2,350kg | 2,400kg | |||
