主軸箱移動型CNC自動車床
Cincom L32
進一步追求功能性和成本的進化的5軸加工機

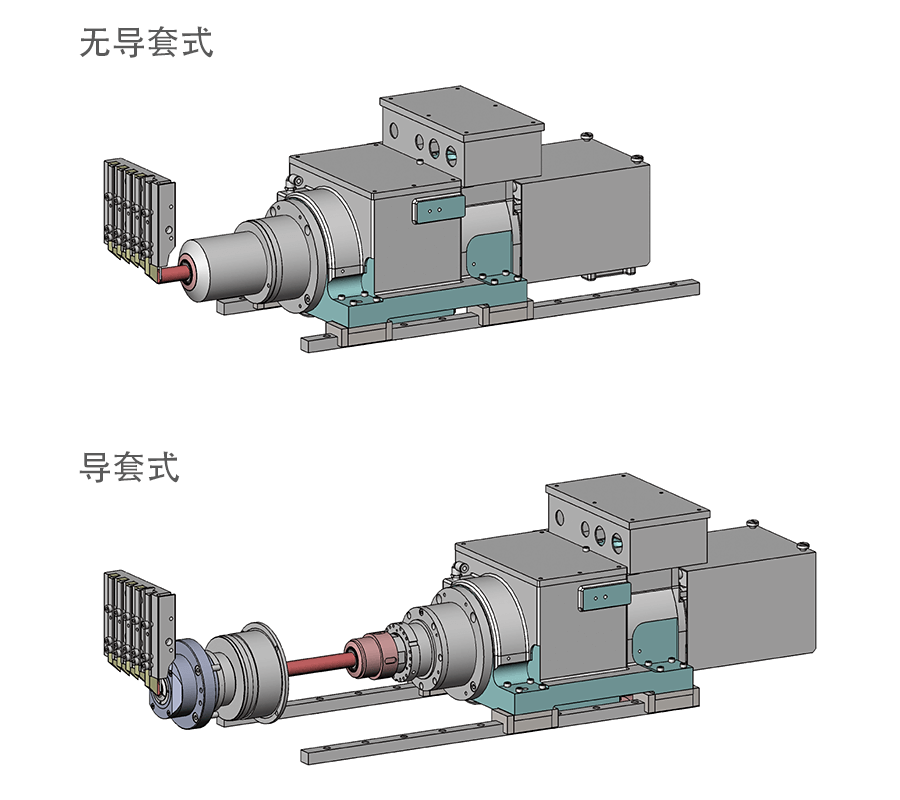

在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 型號 | L32 VIII | L32 IX | L32 X | L32 XII | |
|---|---|---|---|---|---|
| 最大加工徑 | ?32mm | ||||
| 最大加工長度 | GB機 | 320mm/1次裝夾 | |||
| GBL機 | 工件直徑×2.5/1次裝夾 | ||||
| 主軸最大鉆孔直徑 | ?12mm | ||||
| 主軸最大攻絲直徑(攻絲、板牙) | M12(攻絲切削) | ||||
| 主軸通孔直徑 | ?39mm | ||||
| 主軸旋轉速度 | Max.8,000min-1 | ||||
| 背面主軸最大夾持直徑 | ?32mm | ||||
| 背面加工最大鉆孔直徑 | ?10mm | ||||
| 背軸最大攻絲直徑 | M10(攻絲切削) | ||||
| 背面主軸旋轉速度 | Max.8,000min-1 | ||||
| 背面刀具臺旋轉刀具最大鉆孔直徑 | ?8mm | ||||
| 背面刀具臺旋轉刀具最大攻絲直徑 | M6(攻絲切削) | ||||
| 背面刀具臺旋轉刀具旋轉速度 | Max.6,000min-1 | ||||
| 對向刀具臺旋轉刀具最大鉆孔直徑 注）所有型式均為OP | ?8mm | ||||
| 對向刀具臺旋轉刀具最大攻絲直徑 注）所有型式均為OP | M6(攻絲切削) | ||||
| 對向刀具臺旋轉刀具旋轉速度 注）所有型式均為OP | Max.6,000min-1 | ||||
| 背面刀具臺旋轉刀具最大鉆孔直徑 | OP | ?8mm | |||
| 背面刀具臺旋轉刀具最大攻絲直徑 | OP | M6(攻絲切削) | |||
| 背面刀具臺旋轉刀具旋轉速度 | OP | Max.6,000min-1 | |||
| 刀具安裝數量 | Max.30 | Max.36 | Max.44 | Max.40 | |
| 刀具尺寸 | 車刀 | □16mm | |||

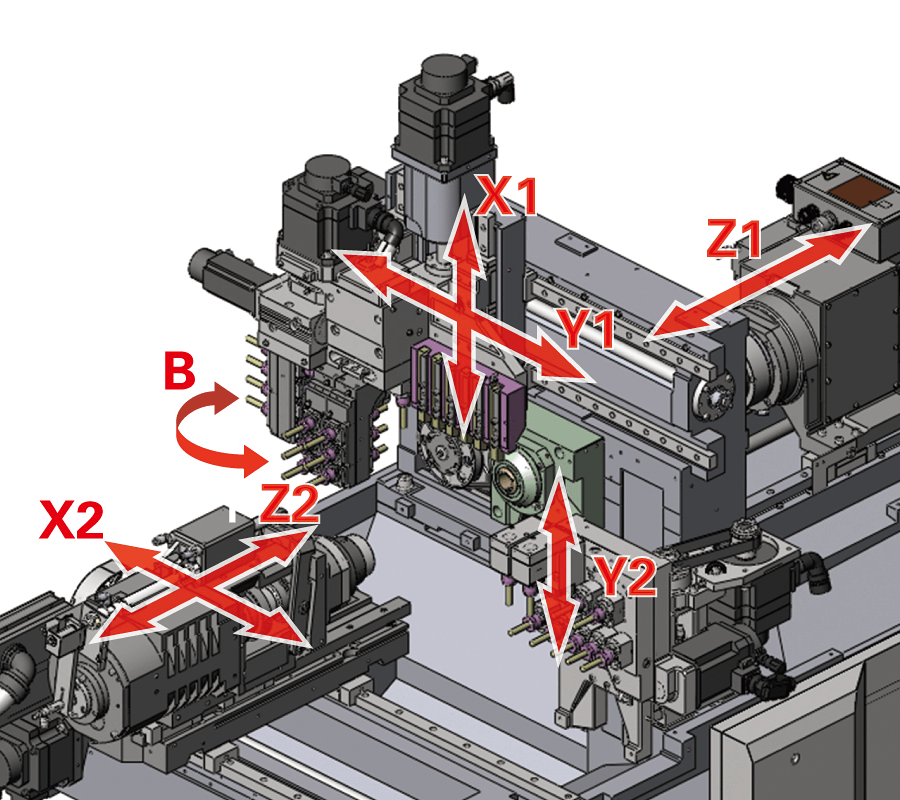

| 快速進給速度 | X1軸 | 32m/min | |||
| X2軸 | 32m/min | ||||
| Y1軸 | 32m/min | ||||
| Y2軸 | - | 24m/min | |||
| Z1軸 | 32m/min | ||||
| Z2軸 | 32m/min | ||||
| 電機 | 主軸驅動用 | 3.7/7.5kW | |||
| 排刀旋轉刀具主軸驅動用 | 1.0kW | ||||
| 背面主軸驅動用 | 2.2/3.7kW | ||||
| 對置旋轉刀具主軸驅動用 | 1.0kW 注）所有型式均為OP | ||||
| 背面刀架臺主軸驅動用 | OP | 1.0kW | |||
| 切削油用 | 0.25kW | ||||
| 輸入功率 | 13.2kVA | ||||
| 中心高度 | 1,050mm | ||||
| 重量 | 2,900kg | ||||
