主軸箱移動型CNC自動車床
Cincom D25
進一步追求功能性和成本的進化的5軸加工機

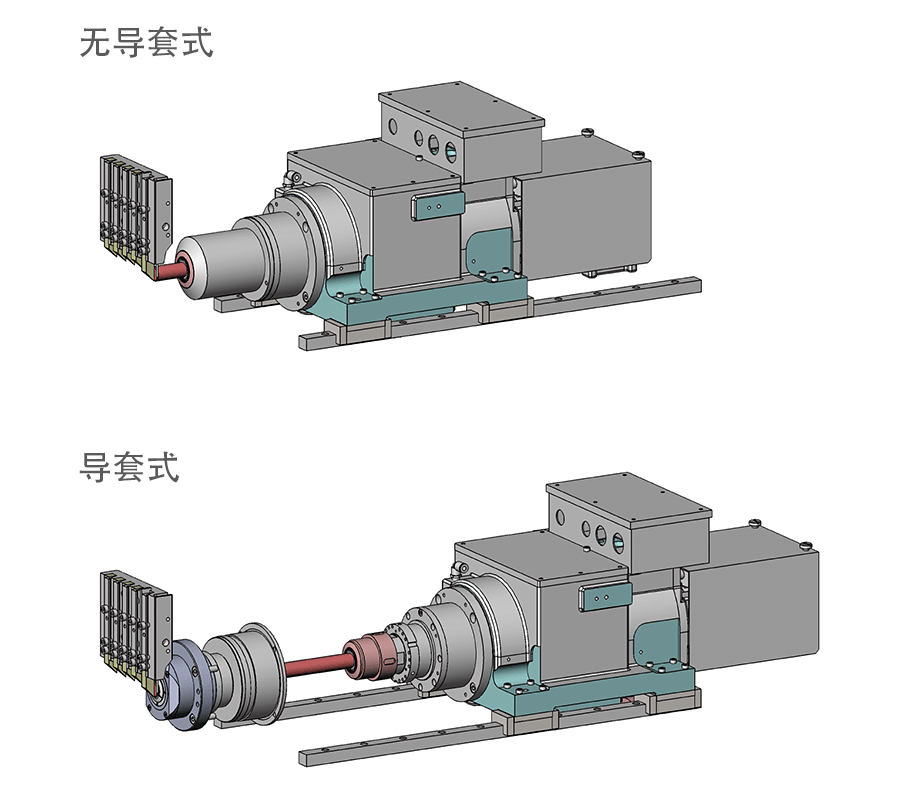

在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
- 實現ø20加工車床的低價格
- 加工所需要的各種裝置，功能作為標準裝備，構成充實而實用的配置
- 采用西鐵城獨有的控制方式縮短了加工的時間
進一步追求功能性和成本的進化的5軸加工機
在使出色的性價比有了進一步提高的同時,還進一步提高了功能性。還能應對導套式/無導套式切換的規格。
| 型號 | D25VII | D25VIII | |
|---|---|---|---|
| 最大加工直徑 | ?25mm | ||
| 最大加工長度 | 導套機型 | 250mm | |
| 無導套機型 | 2.5D | ||
| 正面最大鉆孔直徑 | ?12mm | ||
| 正面最大攻絲直徑(切削絲錐) | M10 | ||
| 主軸旋轉速度 | Max.10,000min-1 | ||
| 排刀旋轉刀具最大鉆孔直徑 | ?10mm | ||
| 排刀旋轉刀具最大攻絲直徑(切削絲錐) | M8 | ||
| 排刀旋轉刀具主軸旋轉速度 | Max.9,000min-1 | ||
| 背面主軸最大夾持直徑 | ?25mm | ||
| 背面主軸工件最大伸出量 | 50mm | ||
| 背面加工最大鉆孔直徑 | ?12mm | ||
| 背軸最大攻絲直徑 | M10 | ||
| 背面主軸旋轉速度 | Max.10,000min-1 | ||
| 刀具安裝數量 | 59把 | 43把 | |
| 刀具尺寸 | 車刀 | □16mm／□19mm | |
| 刀具安裝夾 | ?25.4mm | ||
| 快速進給速度 | Z2軸 | 24m/min | |
| 其他 | 32m/min | ||
| 電機 | 主軸驅動用 | 3.7/5.5kW | |
| 刀具主軸驅動用 | 2.2kW | ||
| 背面主軸驅動用 | 2.2/3.7kW | ||
| 刀具臺刀具主軸驅動用 | 1.0kW | ||
| 輸入功率 | 13.2kVA | ||
| 中心高度 | 1,050mm | ||
| 重量 | 3,450kg | ||
